在電源設計中，電源完整性與電磁干擾（EMI）控制是兩大核心挑戰。隨著電子設備向高頻化、小型化發展，傳統電解電容因體積大、寄生參數顯著，已難以滿足現代電源的嚴苛需求。貼片電容憑借其低寄生參數、高頻響應特性及靈活布局優勢，成為優化電源完整性與抑制EMI的關鍵元件。本文將從原理分析、設計策略及工程實踐三個維度，系統闡述貼片電容在電源設計中的應用方法。

一、貼片電容的核心特性與作用機制

1.1低寄生參數優勢

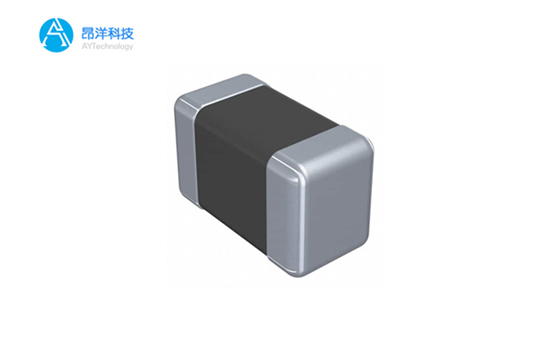

貼片電容采用多層陶瓷介質結構，其等效串聯電阻（ESR）和等效串聯電感（ESL）顯著低于鋁電解電容。

1.2高頻濾波能力

貼片電容的阻抗特性呈現“V”型曲線，在自諧振頻率（SRF）處阻抗最低。通過組合不同容值的貼片電容（如0.1μF+10μF），可覆蓋從kHz到GHz的寬頻帶噪聲抑制。

1.3布局靈活性

貼片電容的扁平化結構使其可緊貼功率器件（如MOSFET、電感）放置，顯著縮短電流回路路徑。研究表明，將輸出電容放置在距離IC引腳1mm以內，可使回路電感降低80%，從而減少高頻輻射干擾。

二、電源完整性優化策略

2.1輸入濾波電容設計

在開關電源輸入端，采用“X電容+共模電感+Y電容”的π型濾波結構時，貼片電容可替代傳統電解電容作為X電容使用。例如，在150WPFC電路中，并聯兩個10nF/1kV的C0G陶瓷電容作為X電容，可有效抑制150kHz-1MHz的差模干擾，同時避免電解電容因高頻損耗導致的發熱問題。

2.2輸出電容優化

對于高密度DC-DC轉換器，輸出電容的選擇需兼顧容量與高頻特性。采用“大容量陶瓷電容+小容量薄膜電容”的混合方案：

主電容：選用10μF/50V的X7R陶瓷電容，提供低頻儲能

輔助電容：并聯0.1μF/100V的C0G陶瓷電容，抑制高頻開關噪聲

某48V轉12V電路實測數據顯示，采用該方案后，輸出電壓紋波從120mV降至35mV，動態負載響應時間縮短至原來的1/3。

2.3電源平面去耦

在多層PCB設計中，貼片電容是實現電源平面去耦的關鍵元件。遵循“就近原則”在IC電源引腳周圍布置去耦電容：

0.1μF電容：放置在距離IC引腳0.5mm以內，抑制100MHz以下噪聲

10nF電容：放置在1mm范圍內，抑制100MHz-1GHz噪聲

1nF電容：放置在2mm范圍內，抑制1GHz以上噪聲

通過HFSS仿真驗證，該布局可使電源完整性指標（SI）提升40%，信號眼圖張開度增加15%。

三、EMI抑制工程實踐

3.1差模干擾抑制

在0.15-1MHz頻段，差模干擾主要由功率器件開關動作產生。采用以下措施：

在整流橋輸出端并聯10nF/1kV的C0G陶瓷電容，可降低150kHz處差模噪聲20dB

在Buck電路的開關管源極與地之間串聯10Ω/100MHz磁珠，可抑制500kHz-1MHz頻段干擾

3.2共模干擾抑制

在1-30MHz頻段，共模干擾是主要矛盾。通過以下組合方案實現有效抑制：

變壓器初級與次級間加裝Y電容（2.2nF/250V），可降低1-5MHz共模噪聲15dB

在變壓器磁芯上纏繞閉合銅箔并接地，可抑制5-30MHz共模噪聲20dB

在輸出端采用雙線并繞共模電感（3mH），可進一步降低10MHz以上噪聲

3.3高頻噪聲抑制

對于30MHz以上高頻噪聲，需采用多層屏蔽與寄生參數控制技術：

在PCB內層設置電源/地平面，通過20H原則控制邊緣輻射

在關鍵信號線兩側布置“地-信號-地”的屏蔽結構

選用NP0/C0G材質的貼片電容（Q值>1000），避免介質損耗引入新的噪聲源

四、設計驗證與優化

4.1阻抗測試

使用網絡分析儀測量電源回路的輸入阻抗，確保在關鍵頻段（如開關頻率及其諧波處）呈現低阻抗特性。典型目標值：在100kHz-10MHz頻段，阻抗應低于100mΩ。

4.2近場掃描

采用近場探頭掃描電源模塊表面，定位高頻噪聲熱點。通過優化電容布局（如將0.1μF電容從PCB邊緣移至功率器件正下方），可使100MHz處場強降低12dB。

4.3熱仿真分析

結合ANSYSIcepak進行熱-電耦合仿真，確保陶瓷電容在高頻大電流下的溫升不超過85℃。對于0603尺寸的10μF/50VX7R電容，在2A電流下溫升約為15℃，滿足可靠性要求。

貼片電容憑借其優異的電氣特性與布局靈活性，已成為現代電源設計中不可或缺的關鍵元件。通過合理選擇電容類型（C0G/X7R/X5R）、優化容值組合（大容量+小容量）、遵循就近布局原則，可同時實現電源完整性的提升與EMI的有效抑制。
