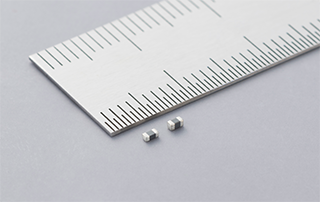

在射頻電路中，高頻貼片磁珠作為關鍵電磁干擾抑制元件，通過吸收高頻噪聲能量并轉化為熱能消耗，有效降低電磁干擾(EMI)和射頻干擾(RFI)，確保電路穩定運行。其核心應用場景及技術優勢如下：

一、核心功能與作用

高頻噪聲抑制

高頻貼片磁珠在射頻電路中呈現高阻抗特性(尤其在MHz至GHz頻段)，可阻斷不需要的高頻信號通過。例如，在開關電源電路中，磁珠能濾除電源線上的高頻開關噪聲，防止其傳導至敏感射頻模塊(如LNA、混頻器)，避免信號失真。

射頻干擾（RFI）隔離

在射頻前端(如天線接口、濾波器輸入/輸出端)，磁珠可阻止外部射頻干擾進入電路，同時抑制內部噪聲輻射。例如，在Wi-Fi模塊中，磁珠串聯于天線饋線，可衰減鄰近頻段干擾，提升信噪比。

電源完整性保障

與電容組合形成π型或LC濾波器，磁珠可濾除電源軌上的高頻紋波，為射頻功放(PA)、鎖相環(PLL)等敏感模塊提供純凈直流供電。例如，在5G基站PA電源路徑中，磁珠+電容的組合濾波器可將電源噪聲抑制至-60dBc以下。

二、典型應用場景

射頻信號路徑濾波

高速數字接口：在USB 3.0、HDMI 2.1等高速信號線中，磁珠可抑制高頻諧波輻射，滿足EMI標準(如CISPR 32)。

差分信號對：雙線或多線磁珠可抑制CAN總線、USB差分線的共模噪聲，降低輻射干擾。

電源管理模塊

DC-DC轉換器輸出：磁珠串聯于電源輸出端，濾除開關噪聲，防止其通過電源線傳導至射頻模塊。

LDO輸入/輸出：在低噪聲LDO電源路徑中，磁珠可進一步衰減殘留高頻噪聲。

靜電防護（ESD）

部分磁珠具備ESD抑制能力，可替代TVS二極管保護射頻接口(如以太網、音頻端口)，防止靜電脈沖損壞敏感元件。

三、選型關鍵參數

阻抗值（Z）

需匹配目標噪聲頻率(如100MHz時選擇600Ω磁珠)，阻抗越高，高頻衰減越強。示例公式：

Z=R2+(2πfL)2

其中，R為直流電阻，f為頻率，L為等效電感。

額定電流與直流電阻（DCR）

額定電流需大于電路最大工作電流(如500mA)，避免磁飽和導致性能下降。

低DCR(如<0.1Ω)可減少電源壓降，適用于大電流場景(如PA供電)。

自諧振頻率（SRF）

需高于工作頻率范圍，防止磁珠在高頻段呈現感性，降低濾波效果。

材料與封裝

材料：鎳鋅鐵氧體適用于高頻(>100MHz)，錳鋅鐵氧體適用于低頻(<100MHz)。

封裝：0402、0603等小型封裝適用于高密度PCB，1206封裝適用于大電流場景。

四、應用案例

手機射頻前端

在5G手機PA電源路徑中，采用0603封裝、600Ω@100MHz的磁珠，與0.1μF電容組成π型濾波器，可將電源噪聲抑制至-70dBm以下，滿足3GPP對雜散發射的要求。

汽車電子CAN總線

在車載ECU的CAN總線接口中，使用雙線磁珠抑制共模噪聲，將輻射干擾降低至CISPR 25 Class 5標準以?xún)?nèi)。

Wi-Fi 6模塊天線接口

在2.4GHz/5GHz雙頻Wi-Fi模塊中，磁珠串聯于天線饋線，可衰減鄰頻干擾(如4G LTE頻段)，提升吞吐量10%以上。
