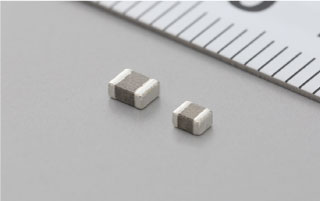

村田電感用于EMC濾波時，選型需重點關注以下核心參數及設計要點，結合其產品特性與EMC抑制需求進行系統化分析：

一、電感類型與結構匹配

1、高頻電感（LQW/LQP系列）

特性：高Q值、低直流電阻、寬自諧振頻率(SRF)，適用于10MHz~1GHz頻段噪聲抑制。

應用場景：RF模塊、天線匹配、高速數字電路(如USB 3.0、HDMI)。

選型要點：

優先選擇SRF高于目標噪聲頻率的型號，避免工作在容性區導致濾波失效。

例如，LQW15AN系列用于2.4GHz Wi-Fi信號濾波，可提升信號質量20%以上。

2、功率電感（LQM系列）

特性：大電流承載能力、低磁芯損耗，適用于低頻(<10MHz)電源濾波。

應用場景：DC-DC轉換器、電機驅動、LED照明。

選型要點：

根據負載電流選擇額定電流(Irms)和飽和電流(Isat)，預留20%~30%余量。

例如，LQM2HPN系列用于新能源汽車OBC，可一次性通過CISPR25傳導EMI測試。

3、磁珠濾波器（BLM系列）

特性：特定頻率阻抗特性，抑制高頻噪聲同時允許直流通過。

應用場景：電源線、信號線噪聲濾波。

選型要點：

根據噪聲頻率選擇阻抗峰值對應的型號(如BLM18PG在100MHz時阻抗達600Ω)。

避免直流偏置導致電感量下降(需實測工作條件下的電感值)。

二、關鍵參數與EMC性能關聯

1、電感值（L）

低頻濾波：電感值越大，對低頻噪聲抑制效果越好(公式：XL=2πfL)。

高頻濾波：需結合SRF和Q值綜合評估，避免因電感值過大導致SRF降低。

推薦范圍：

電源輸入端：10μH~100μH(根據電流大小調整)。

芯片電源引腳：0.1μH~1μH(用于高頻去耦)。

2、額定電流（Irms）與飽和電流（Isat）

Irms：連續工作電流上限，超過會導致溫升過高。

Isat：磁芯飽和臨界電流，超過會導致電感量驟降(通常需預留20%余量)。

案例：DFE252012F-4R7M=P2型號，Irms=1.5A，Isat=2.4A，適合中小功率電源設計。

3、直流電阻（DCR）

影響：DCR越高，功耗越大(公式：Ploss=I2?DCR)。

選型建議：優先選擇低DCR型號(如LQG15HN8N2H02D的DCR=0.25Ω@100MHz)。

自諧振頻率（SRF）

原則：工作頻率需低于SRF的70%，避免電感呈現容性。

示例：LQG15HN8N2H02D的SRF>3.6GHz，適用于5GHz以下高頻濾波。

三、封裝尺寸與PCB布局優化

1、封裝尺寸

小型化：0201(0.6×0.3mm)適用于高密度PCB(如手機、可穿戴設備)。

大電流：1206(3.2×1.6mm)及以上封裝支持更高電流(如LQM21F系列支持10A電流)。

屏蔽特性：金屬屏蔽結構(如LQH系列)可減少EMI輻射，適用于敏感電路。

2、PCB布局要點

濾波器輸入/輸出隔離：避免線纜捆扎，防止噪聲耦合。

接地設計：磁珠濾波器輸出端需可靠接地，且引出線盡量短(宜采用360°環接)。

多級濾波：高頻噪聲需并聯小電容(如0.1μF)擴展濾波頻段。

四、環境適應性選型

1、溫度范圍

工業級：-40℃~85℃(如LQG系列)。

汽車級：-40℃~125℃(如AEC-Q200認證的LQM2HPN系列)。

特殊環境：防潮、防震設計(如涂層型LQH系列)。

2、安規要求

絕緣耐壓：確保電感耐壓高于電路電壓(如BNX002-11耐壓125Vdc)。

漏電流：Y電容取值需滿足安規標準(通常<1000pF~47nF)。
